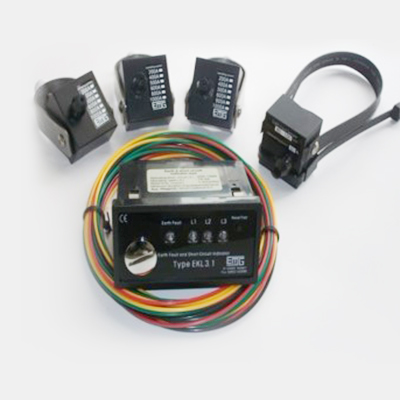

EKL4 故障指示器

適用范圍

    主要安裝在高壓開關柜、環網柜、電纜分接箱等電氣設備的饋出線回路及變配電系統中。

主要特點

    1.抗干擾能力強：傳感器與檢測對象始終處于等電位狀態。不受周圍任何電磁場等干擾，不存在絕緣擊穿問題。光耦隔離，光纖電纜傳輸。故檢測的信號安全、準確、可靠、穩定。

    2.采用微控制芯片：由于故障是偶發性的，正常時微控制芯片及相關電路，啟動設置程序并開始計時，使LED停止工作，繼電器復位，微控制芯片及相關電路重新進入休眠節能狀態。

    3.傳感器為無源：直接在線檢測信號，利用故障電流產生的電磁場變化，產生脈沖信號激勵電路工作，不影響電網的正常運行。

    4.鋰電池供電：無需外接電源，供電質量穩定可靠。一節鋰電池供電，使用壽命可達至少8年以上。

    5.標準四色光纖：黃綠紅黑四色光纖，便于安裝和識別。

故障顯示原理

    其短路部分原理與架空型顯示原理相同。接地部分檢測線路以零序電流作為判斷依據，顯示方式是通過面板上的指示燈來完成。檔電纜系統出現故障時，如果面板上的接地指示燈亮，表明電纜系統發生了接地故障；如果面板上的某兩相短路指示燈亮，表明這兩相發生了短路故障。
