ABB-ProSwitch GSec型開關

概述

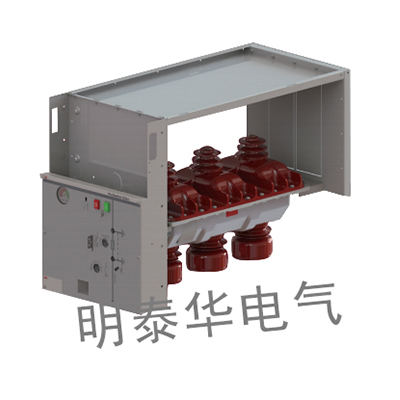

    ProSwitch GSec是ABB新一代的三工位負荷開關，具有合閘，分閘和接地三個工作位置，氣室內部以SF6氣體為絕緣和滅弧的介質，作為中壓開關柜的核心元件，廣泛應用于中壓二次配電領域。

安全

    ■ 不銹鋼下殼使開關柜的母線室和電纜室金屬隔離，即PM級，保證人身安全

    ■ 完美的機械聯鎖

    ■ 操作手柄的防呆設計

    ■ 絕緣裕度大，可用于2500 m海拔高度

免維護

    ■ 30年免維護

    ■ 機械壽命長：合/分 5000次；接地 3000次

可靠性

    ■ 集成式帶電指示分壓電容

    ■ 開關狀態機械指示

    ■ 可視隔離斷口

操作簡易

    ■ 操作機構均為彈簧儲能，完全獨立于操作者的操作速度

    ■ 合/ 分和接地操作孔分開，且操作時方向相同

易安裝

    ■ “插接式”設計使開關很方便地安裝在柜體上

    ■ “插接式”元件（如電操控制單元）簡化裝配

設計簡潔

    ■ 上殼仍采用經典的環氧樹脂使開關本身更小型化

    ■ 帶電指示分壓電容集成在開關底部套筒中，最大限度減少安裝部件

應用領域

    電廠 (柴油機發電廠和燃氣電廠)，風力發電，醫院，機場，地鐵，體育中心，購物中心，工礦企業。

產品結構

    ProSwitch GSec負荷開關安裝在一個由2 mm厚的覆鋁鋅板制成的框架上，形成具有相對獨立結構和功能的頂部單元。在前方的機構箱內安裝有負荷開關的核心部件：

    ■ 操作機構

    ■ 位置指示器

    ■ 連鎖系統

    ■ 壓力表

    ProSwitch GSec負荷開關的本體由兩種材料組成：上殼體是環氧樹脂來保證絕緣等級；而下殼體是不銹鋼制成以保證母線室和電纜室之間的隔離和接地。內充額定壓力1.4 bar的SF6氣體，作為滅弧和絕緣介質。在下殼體內集成了分壓電容，用于帶電指示器的電壓檢測。下殼體后方鑄有防爆膜（泄壓通道），保障了操作人員安全。

ProSwitch GSec負荷開關具有以下三個工作位置：

    ■ 合閘位置

    ■ 分閘位置

    ■ 接地位置

    ProSwitch GSec負荷開關前方設有觀察窗，通過觀察窗可以直觀看到開關內部動觸頭的實際位置。

    ■ 從觀察窗可以看到動觸頭處于豎直狀態，表明開關處于合閘位置

    ■ 從觀察窗可以看到動觸頭處于傾斜狀態，表明開關處于分閘位置

    ■ 從觀察窗可以看到動觸頭處于水平狀態，表明開關處于接地位置
