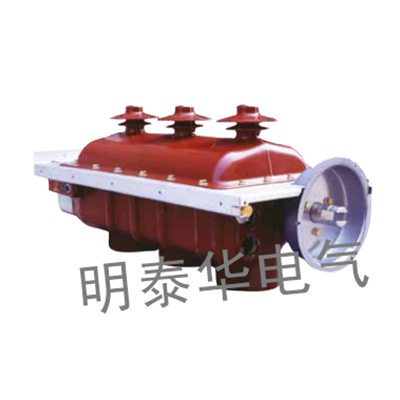

ABB-SFG開關

概述

    SFG是一款SF6氣體絕緣的三工位負荷開關，具有合閘、分閘和接地三個工作位置，氣室內部以SF6氣體為絕緣和滅弧的介質。作為中壓開關柜的核心元件，廣泛應用于中壓二次配電領域。

應用領域

    電廠 (柴油機發電廠和燃氣電廠)，風力發電，醫院，機場，地鐵，體育中心，購物中心，工礦企業

產品結構

    SFG負荷開關安裝在一個由2mm厚的覆鋁鋅板制成的框架上，形成具有相對獨立結構和功能的頂部單元。在前方的機構箱內安裝有負荷開關的核心部件：

1.     操作機構

2.     位置指示器

3.     中央連鎖系統

4.     壓力表

    SFG負荷開關的本體是由環氧樹脂澆鑄的上下殼體及密封圈組成一個密封的氣室，內充額定壓力1.4 bar的SF6氣體，作為滅弧和絕緣的介質。在下殼體內集成了分壓電 容，用于帶電指示器的電壓檢測。下殼體后方有防爆膜（泄壓通道），保障了操作人員安全。

    SFG負荷開關具有以下三個工作位置：

1.     合閘位置

2.     分閘位置

3.     接地位置

    SFG負荷開關前方設有兩個觀察窗，通過觀察窗可以直觀看到開關內部動觸頭的實際位置。在觀察窗旁邊有詳細的文字說明。

1.     從上觀察窗可以看到動觸頭，表明開關處于分閘位置

2.     從下觀察窗可以看到動觸頭和接地觸座，表明開關處于接地位置
