ABB-UniSec交流金屬封閉開關設備

概述

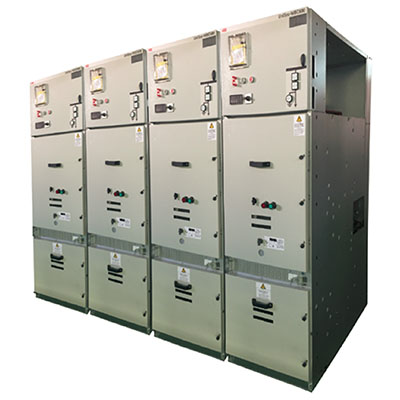

    UniSec-WBC是UniSec產品家族眾多產品型號中的一員，是一款手車式空氣絕緣的交流金屬封閉開關設備，其額定電流最大可達1250 A，開斷電流最高可達31.5 kA。

主要特點如下

    ? 開關柜結構緊湊，極大地縮小了變電站整體尺寸

    ? 模塊化設計，方案靈活，易于擴展

    ? 完善的五防聯鎖功能，以及可靠的抗內部燃弧設計，有效確保運行及操作人員安全

關柜溫度在線專家系統，可以提供13點溫度實時監測解決方案，通過對溫度實時監測實現開關柜的主動型故障預警。

    ? 三相母線搭接溫度實時監測

    ? 三相斷路器上梅花觸指溫度實時監測

    ? 三相斷路器下梅花觸指溫度實時監測

    ? 三相電纜搭接溫度實時監測

    ? 低壓箱環境溫度實時監測

手車式結構緊湊，極大地縮小了變電站整體尺寸。

    ? 寬度僅有600 mm寬，深度僅有1200 mm深

    ? 配置ABB VD4型真空斷路器

模塊化設計，方案靈活，易于擴展。

    ? 電流互感器從柜后可拆卸，方便后期測量或更換

    ? 可以同三工位負荷開關柜及其他固定柜拼接而構成一整套方案，從而滿足多樣化的客戶需求

    ? 空氣絕緣易于擴展
