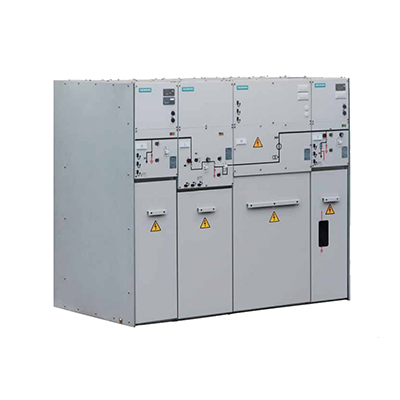

西門子-SIMOSEC型開關柜

簡介

    SIMOSEC 型開關柜是一種經過型式試驗并在工廠內組裝的三相單母線金屬封閉金屬鎧裝的戶內開關設備，符合 IEC 60298/VDE 0670-6。

主要用途
  SIMOSEC型開關柜適用于配電系統，饋線電流可達1250A。模塊化緊湊型設計，使其可用于：
（1）變電站，用戶變電站、電力系統和公用設施的配電站和開關站。
（2）公共建筑，如高層建筑、鐵路車站、醫院等。
（3）工廠。

技術特點
（1）空氣絕緣的戶內開關柜；
（2）氣體絕緣，免維護的三位置開關；
（3）線三相一次封裝；
（4）相位排列從前至后；
（5）無相間交叉絕緣；
（6）頂置母系統；
（7）母線和電纜連接采用空氣絕緣；
（8）三位置開關金屬封閉，帶有空氣絕緣的一次終端和氣體絕緣的開關功能；
（9）真空斷路器 3AH5 金屬封閉，最大電流 630A，固定于氣體絕緣的開關柜氣箱中；
（10）氣密焊接的不銹鋼開關柜氣箱：適用于開關設備，具有焊入式套管（用于電氣連接與機械部件），采用 SF6氣體絕緣；
（11）小室型或金屬鎧裝柜體設計；
（12）壓力釋放：向后部和頂部，每一小室分開釋放；
（13）空氣絕緣電纜連接系統用于傳統的電纜密封終端；
（14）三相電流互感器，工廠裝配于饋線套管上；
（15）整合的低壓小室（標準），用于安裝：二次端子，微型斷路器，按鈕，保護裝置。
